范围

本标准规定了机械密封用波形弹簧的要求、志等。

本标准适用于机械密封的冷作硬化波形弹簧试验方法、检验规则以及包装、运输、贮存、标(以下简称波形弹簧)。

规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注口期的引用文件.其比较新版本(包括所有的修改单)适用于本义件。

GBT 3280不锈钢冷轧钢板和钢带

要求

1、材料的化学成分、钢带厚度允许偏差应符合GBT3280的规定。

2、波形弹簧表面不允许有裂纹、毛刺、超过板厚to%深度的划痕及影响使用的其他缺陷。

3、双片波形弹簧焊点处必须焊牢.每处焊接处只能是一个焊汽，焊点处应修锉平滑，不能出现烧穿现象。

4、双片波形弹簧焊点尺寸要求:

（1）波片宽度不大于6 mm时，焊点直径为波片宽度的2/5。

（2）波片宽度大于6nrn、时.焊点为沿径向分布的长条形.其长为波片宽度的1/2，其宽为波片宽度的3/4

（3）上、卜片波峰及波谷要对齐，圆周方向角度错位不大于5“.径向错边不大于0. 15 mm

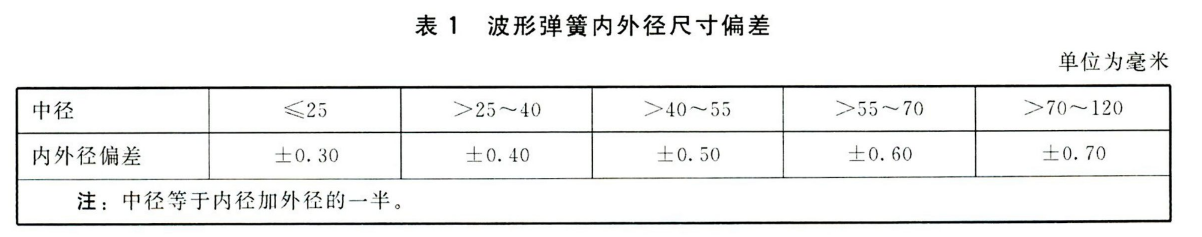

5、波形弹簧内外径尺寸偏差见表

7、波形弹簧必须井盖消除应力处理。波形弹簧残余变形应不超过1mm

8、波形弹簧的工作压缩量不宜超过自由高度的50%，比较大不超过自由高度的2/3，波形弹簧工作负荷的允许偏差为该负荷的±15%。
